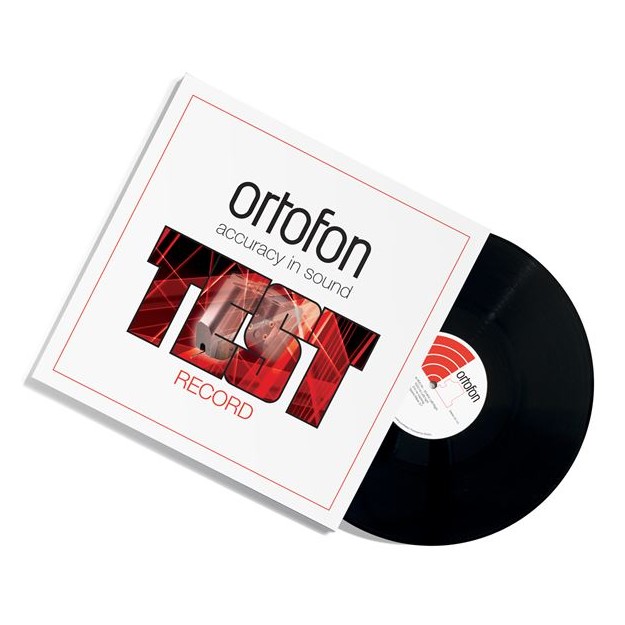

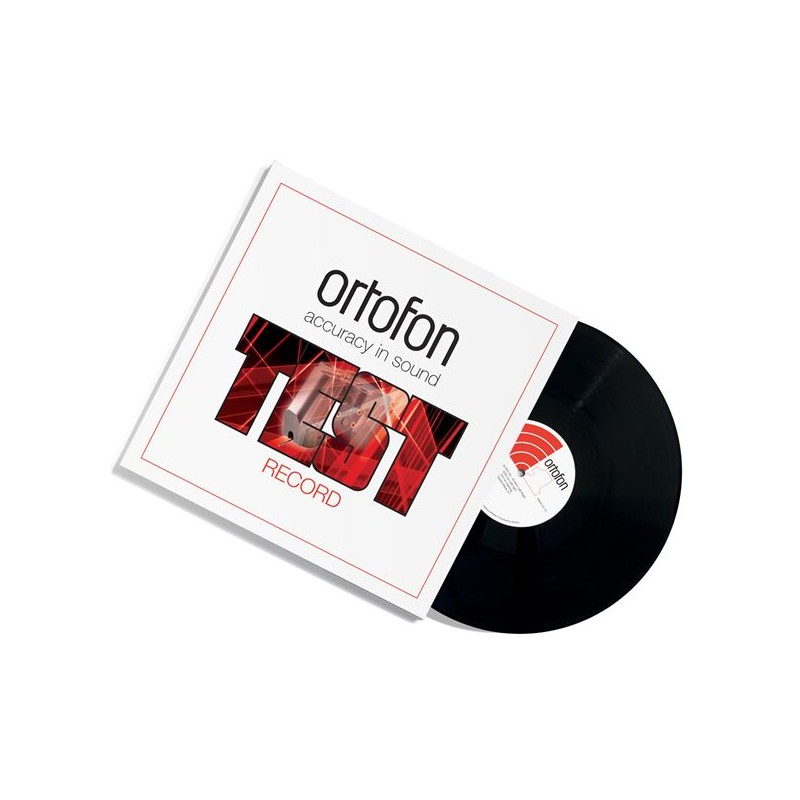

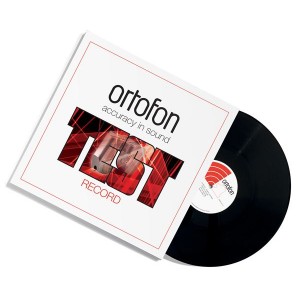

Disco de vinilo de prueba Ortofon

1. Barrido de frecuencia Canal izquierdo 800 Hz – 50 kHz. (800 – 20000 Hz ±1,5 dB)*
2. Barrido de frecuencia Canal derecho 800 Hz – 50 kHz. (800 – 20000 Hz ±1,5 dB)*
3. Barrido de frecuencia Canal izquierdo 800 Hz – 50 kHz. (800 – 20000 Hz ±1,5 dB)*
4. Barrido de frecuencia Canal derecho 800 Hz – 50 kHz. (800 – 20000 Hz ±1,5 dB)*
5. Tono de referencia 1000 Hz 5 cm/seg rms Izquierdo
6. Tono de referencia 1000 Hz 5 cm/seg rms Derecho
7. Tono de referencia 1000 Hz 5 cm/seg rms Izquierdo
8. Tono de referencia 1000 Hz 5 cm/seg rms Derecho
9. Tracking, pico lateral de 50 m
10. Tracking, pico lateral de 60 m
11. Tracking, pico lateral de 70 m
12. Tracking, pico lateral de 80 m
13. Tracking, pico lateral de 90 m
14. Tracking, pico lateral de 100 m
15. Onda cuadrada 2,7 mseg ciclo de trabajo 3:7
* La grabación tiene una amplitud de velocidad constante a lo largo de todo el barrido.

1 a 4 - Barrido de frecuencia: una herramienta para comprobar la respuesta en frecuencia

Varios factores pueden afectar la respuesta en frecuencia, como la capacidad del cable, la impedancia de carga de la cápsula, la capacidad de seguimiento y el desgaste de las piezas mecánicas. Por esta razón, puede ser difícil obtener una respuesta en frecuencia perfectamente plana. A veces, haciendo pequeños compromisos en la carga, se puede obtener una mejor respuesta en frecuencia global. Teniendo esto en cuenta, la señal debe ser limpia durante todo el barrido.

5 a 8 - Tono de referencia para probar la salida del canal

Con esta señal de referencia estándar, es posible comprobar la exactitud de las conexiones de los canales izquierdo y derecho, el equilibrio de los canales y la velocidad del tocadiscos.

9 a 14 - Prueba de tracking, modulación lateral 315 Hz

Estas pistas contienen una señal de 315 Hz, grabada a amplitudes de selección crecientes de 50, 60, 70, 80, 90 y 100 micrómetros. Por favor, consulte el valor de tracking de su cápsula especificado en la ficha técnica. Su cápsula debería ser capaz de seguir el nivel real sin distorsión audible. En caso de tracking diferente en los canales izquierdo y derecho, probablemente sea necesario reajustar la corrección antiskating del brazo de lectura. Si ambos canales no logran seguir correctamente, entonces la fuerza de apoyo vertical debe aumentarse hasta que no se pueda obtener ninguna mejora adicional en la capacidad de seguimiento.

15 - Onda cuadrada 2,7 m/seg ciclo de trabajo 3:7

Cuando supervise la salida de su cápsula con un osciloscopio, verá entonces una onda cuadrada situada exactamente una encima de la otra si la conexión de la cápsula es correcta.
