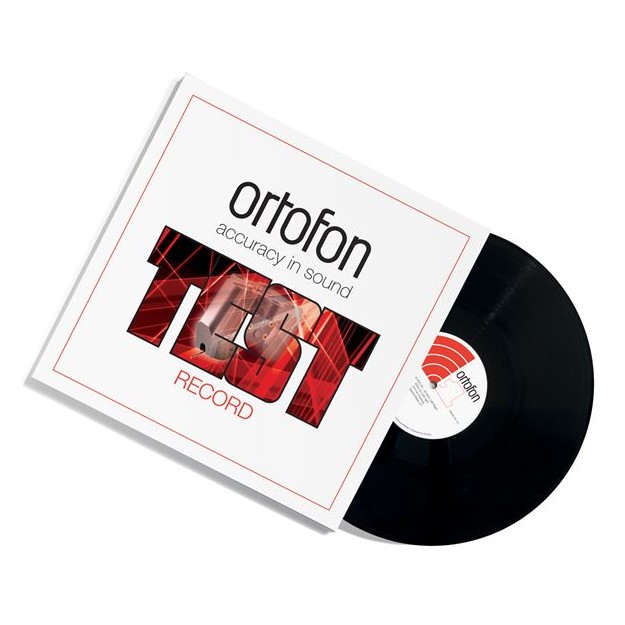

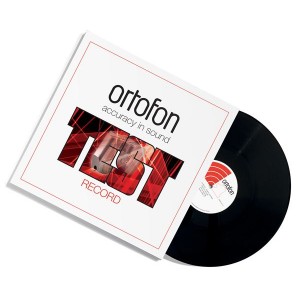

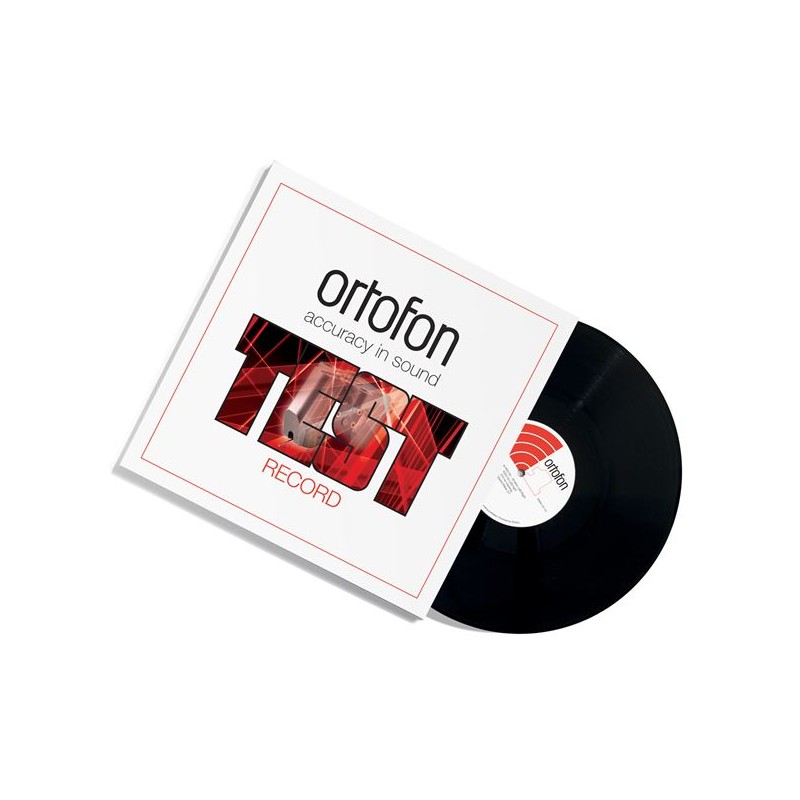

Ortofon Testschallplatte

1. Frequenz-Sweep Linker Kanal 800 Hz – 50 kHz. (800 – 20000 Hz ±1,5 dB)*
2. Frequenz-Sweep Rechter Kanal 800 Hz – 50 kHz. (800 – 20000 Hz ±1,5 dB)*
3. Frequenz-Sweep Linker Kanal 800 Hz – 50 kHz. (800 – 20000 Hz ±1,5 dB)*
4. Frequenz-Sweep Rechter Kanal 800 Hz – 50 kHz. (800 – 20000 Hz ±1,5 dB)*
5. Referenzton 1000 Hz 5 cm/sec rms Links
6. Referenzton 1000 Hz 5 cm/sec rms Rechts
7. Referenzton 1000 Hz 5 cm/sec rms Links
8. Referenzton 1000 Hz 5 cm/sec rms Rechts
9. Spurverfolgungsfähigkeit, seitlicher Peak von 50 m
10. Spurverfolgungsfähigkeit, seitlicher Peak von 60 m
11. Spurverfolgungsfähigkeit, seitlicher Peak von 70 m
12. Spurverfolgungsfähigkeit, seitlicher Peak von 80 m
13. Spurverfolgungsfähigkeit, seitlicher Peak von 90 m
14. Spurverfolgungsfähigkeit, seitlicher Peak von 100 m
15. Rechteckwellenform 2,7 msec Tastverhältnis 3:7
* Die Aufnahme hat eine konstante Geschwindigkeitsamplitude während des gesamten Sweeps.

1 bis 4 - Frequenz-Sweep: ein Werkzeug zur Überprüfung der Frequenzantwort

Verschiedene Faktoren können die Frequenzantwort beeinflussen, einschließlich der Kabelkapazität, der Belastung der Phonokassette, der Nachführkraft und des Verschleißes der mechanischen Teile. Aus diesem Grund kann es schwierig sein, eine vollkommen flache Frequenzantwort zu erzielen. Manchmal kann durch kleine Kompromisse bei der Belastung eine bessere allgemeine Frequenzantwort erzielt werden. In Anbetracht des Vorstehenden sollte das Signal während des gesamten Sweeps sauber sein.

5 bis 8 - Referenzton zur Überprüfung der Kanalausgabe

Mit diesem standardisierten Referenzsignal ist es möglich, die Genauigkeit der Verbindungen der linken und rechten Kanäle, das Kanalgleichgewicht und die Geschwindigkeit des Plattenspielers zu überprüfen.

9 bis 14 - Test der Spurverfolgungsfähigkeit, seitliche Modulation 315 Hz

Diese Spuren enthalten ein Signal von 315 Hz, das mit zunehmenden Auswahlamplituden von 50, 60, 70, 80, 90 und 100 Mikrometern aufgezeichnet wurde. Bitte beziehen Sie sich auf den in Ihrem technischen Datenblatt angegebenen Wert der Spurverfolgungsfähigkeit Ihrer Kassette. Ihre Phonokassette sollte in der Lage sein, das tatsächliche Niveau ohne hörbare Verzerrung zu verfolgen. Bei unterschiedlicher Spurverfolgungsfähigkeit in den linken und rechten Kanälen ist es wahrscheinlich notwendig, die Antiskating-Korrektur des Tonarms neu einzustellen. Wenn beide Kanäle nicht korrekt folgen können, muss die vertikale Auflagekraft erhöht werden, bis keine weitere Verbesserung der Nachführkraft erzielt werden kann.

15 - Rechteckwellenform 2,7 m/sec Tastverhältnis 3:7

Wenn Sie den Ausgang Ihrer Kassette mit einem Oszilloskop überwachen, sehen Sie eine Rechteckwelle, die genau übereinander liegt, wenn die Verbindung der Kassette korrekt ist.
