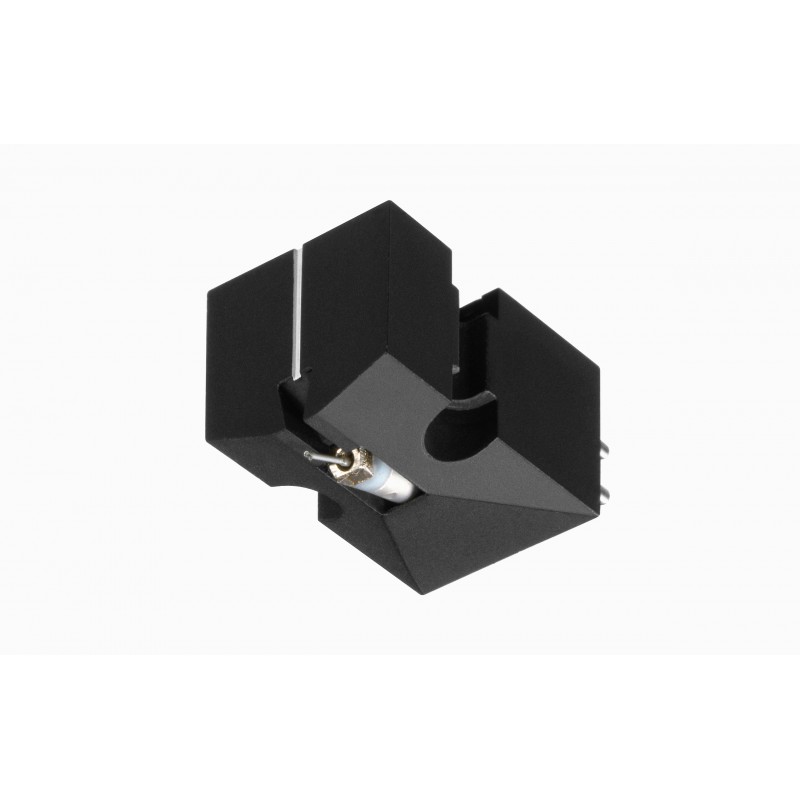

La testina MC Denon DL 103 è stata inizialmente progettata nel 1964. È stata sviluppata in collaborazione con i laboratori di ricerca tecnica della Japan Broadcasting Corporation Research Laboratories. Il progetto iniziale era quello di realizzare una testina molto performante e affidabile per la radiodiffusione, in particolare per le stazioni radio AM e FM giapponesi.
DENON DL 103: Tecnologia
La testina MC a bassa uscita DL 103 è ancora oggi in produzione, grazie al suo design collaudato, semplice e alla sua notevole affidabilità. Si tratta quindi di una testina a bobina mobile a basso livello di uscita e alta impedenza.
La tensione di uscita è di 0,3 mV, che è relativamente bassa, e richiede un preamplificatore phono MC con un guadagno minimo di 64 dB. Un trasformatore non è consigliato a causa della sua resistenza interna troppo elevata (40 Ohm), a meno che non si possieda il trasformatore originale fornito da Denon.
L’armatura della Denon DL-103 è disposta in campi magnetici paralleli. Le bobine sono avvolte attorno all’indotto, ed è proprio questo che fornisce la tensione durante il movimento del gruppo mobile. La costruzione della testina fonografica è perfettamente simmetrica tra i canali sinistro e destro, al fine di ottenere caratteristiche dinamiche stabili.
Il gruppo mobile è mantenuto da un breve e sottile pezzo di corda di pianoforte.
Una delle principali caratteristiche di questo sistema consiste nel fatto che la puntina di lettura si muove su e giù, e da un lato all’altro senza però avanzare nel solco. Per questo motivo può essere utilizzato un ammortizzatore ottimale senza considerare il punto di appoggio.
DENON DL 103: Diamante
Il diamante utilizzato è molto duro e resistente. È tagliato e montato tenendo conto dell’orientamento del cristallo. Questo permette di mettere a contatto con il solco del disco la parte più dura.
Questo diamante presenta storicamente un profilo conico. È montato su un cantilever in due parti in lega leggera. Questa doppia costruzione del cantilever permette di limitare le vibrazioni pur essendo leggero e molto robusto.
Il peso di lettura ottimale della puntina di lettura è di 2,5 gr. ± 0,3 gr.
Nel caso di un disco non deformato e in buono stato, la pressione della puntina di lettura può essere ridotta a 2,2 gr.
Va notato che la cedevolezza di questa testina è piuttosto bassa e quindi sarà necessario un braccio di massa effettiva media/alta (> di 14g).
DENON DL 103: Generatore
È stata adottata un’armatura a croce per ridurre la massa dell’insieme. Le bobine mobili per i canali destro e sinistro sono avvolte indipendentemente e simmetricamente attorno all’armatura. Forniscono un buon equilibrio dinamico e comportano poche differenze tra i due canali, e una bassa differenza di sensibilità.

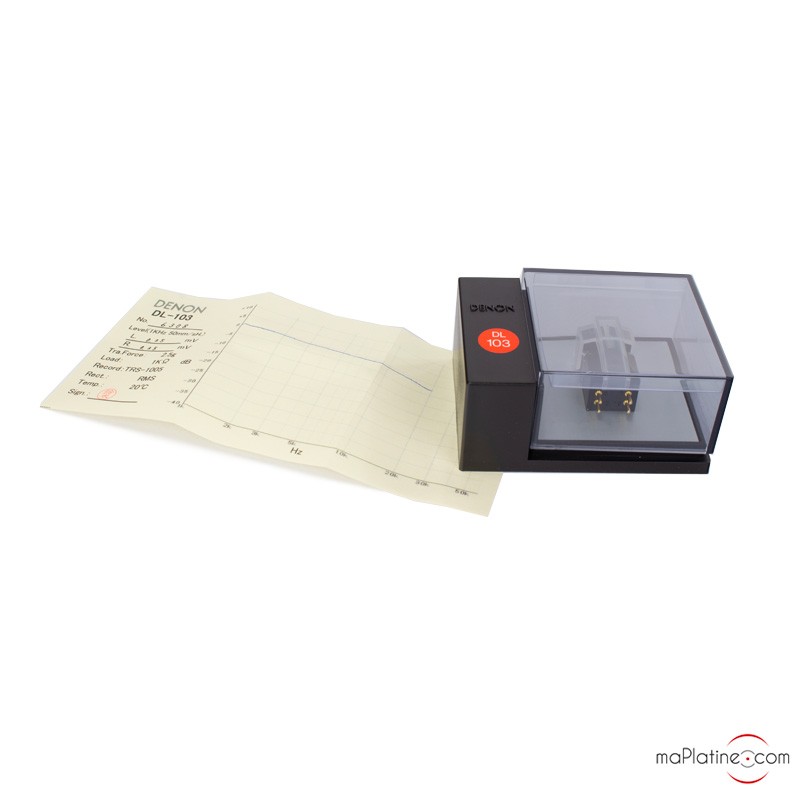

Ogni testina MC Denon DL-103 è ancora regolata e rifinita individualmente in modo artigianale.
DENON DL 103: Test e ascolto
È importante scegliere un braccio di lettura ben costruito e con una buona risposta dinamica. Deve avere una massa effettiva superiore a 15g (minimo). In realtà, l’ideale sarebbe intorno ai 20g, e sarà necessario un preamplificatore phono con una regolazione di impedenza superiore a 100 Ohm! Quindi la leggendaria e «economica» testina MC Denon DL-103 non è davvero polivalente, perché serve possedere un braccio adeguato e un eccellente pre phono per farla funzionare correttamente. Non è quindi adatta a tutti!
Ma se avete tutto questo, allora scoprirete una testina con una resa effettivamente «vintage». Non ha ovviamente la definizione e la dinamica delle concorrenti moderne dotate di puntina ellittica. Ma la qualità timbrica e l’equilibrio sono eccellenti. Gli alti sono dolci, ma se è ben caricata, non risultano cupi e offrono una definizione sufficiente. Perché il vero punto di forza di questa testina è la sua omogeneità e la qualità timbrica. Su questi criteri supera le concorrenti. Il realismo sulle voci e il lato organico degli strumenti sorprendono fin dalle prime battute. È certamente la chiave della longevità di questa testina Denon e ciò che ha contribuito alla sua leggenda.
FranckTipo: MC basso livello
Tensione di uscita: 0,3 mV
Differenza di sensibilità dei canali: 1 dB o meno (1 kHz)
Separazione dei canali: superiore a 25 dB (1 kHz)
Impedenza interna: 40 Ω/ohm ± 20 % (1 kHz)
Impedenza di carico raccomandata: minimo 100 Ohm o superiore
Cedevolezza: 5 x 10-6 cm/dyne
Compliance a 10Hz: 9
Peso di lettura: 2,5 ± 0,3 gr
Banda passante: 20 - 45.000 Hz
Peso: 8,5 gr
 Denon DL-103)
