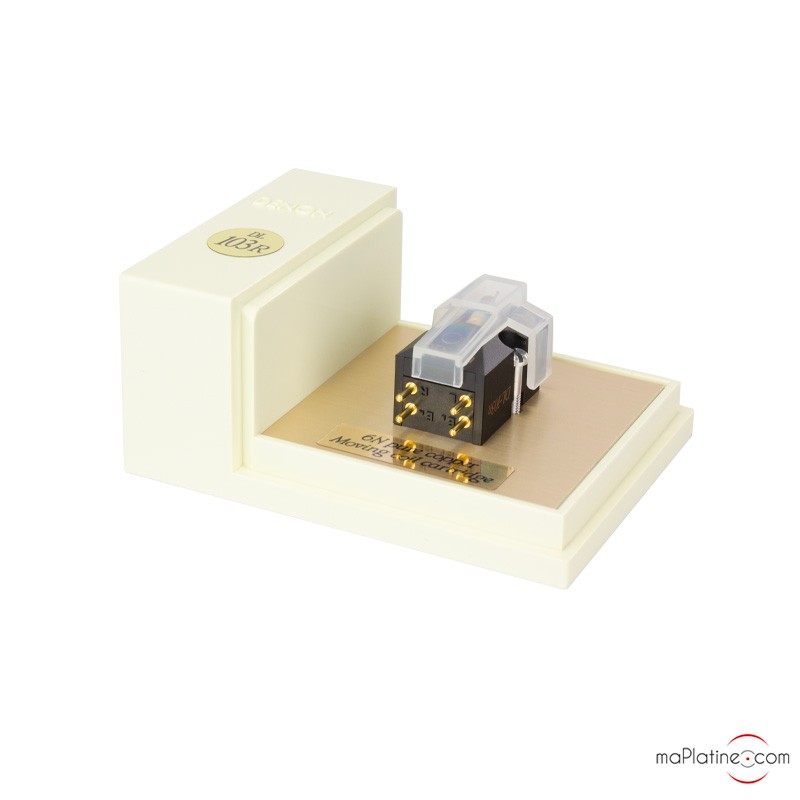

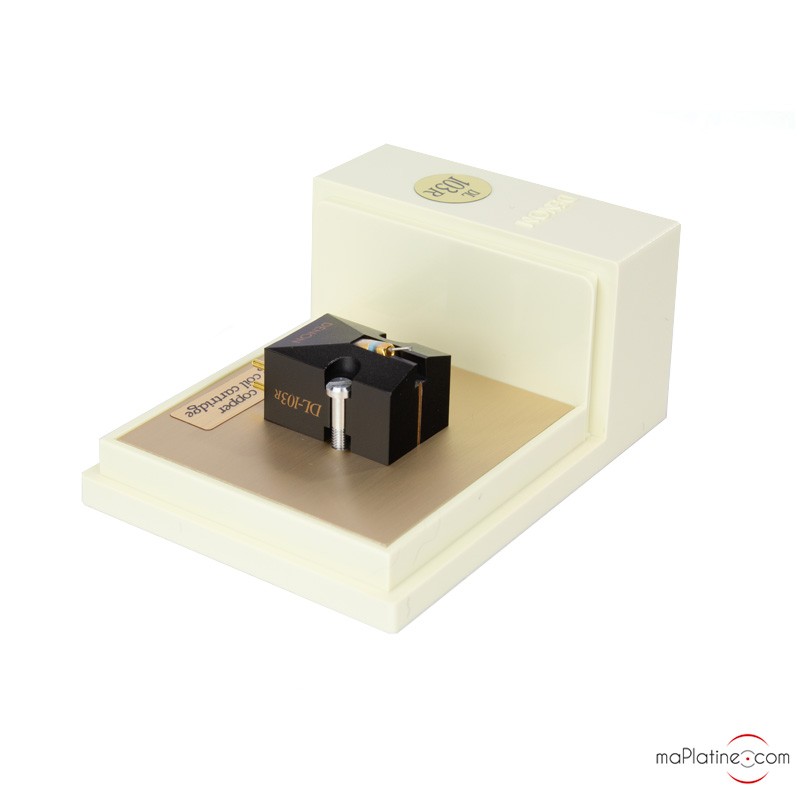

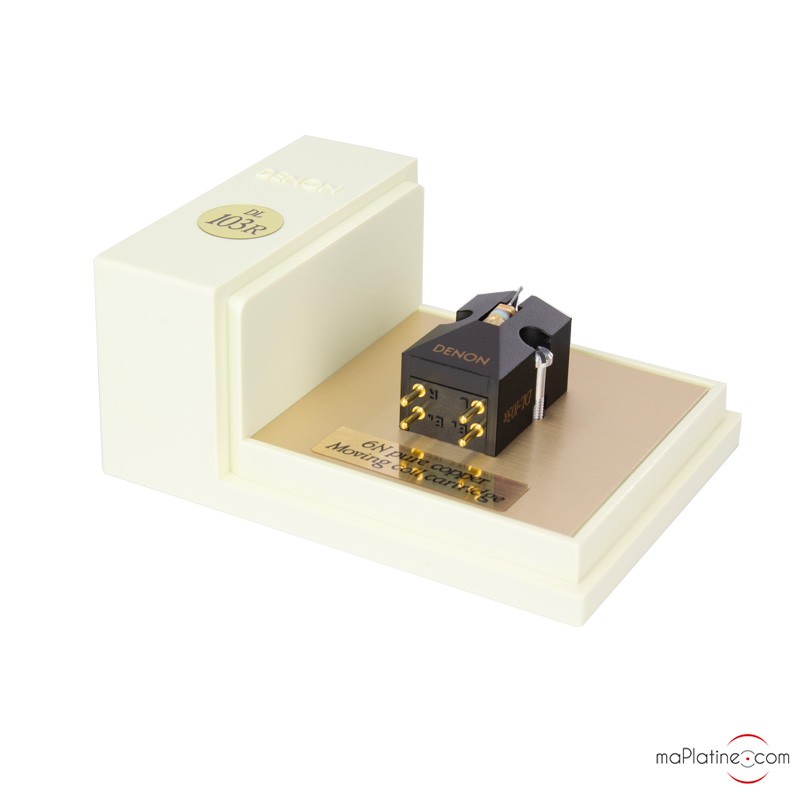

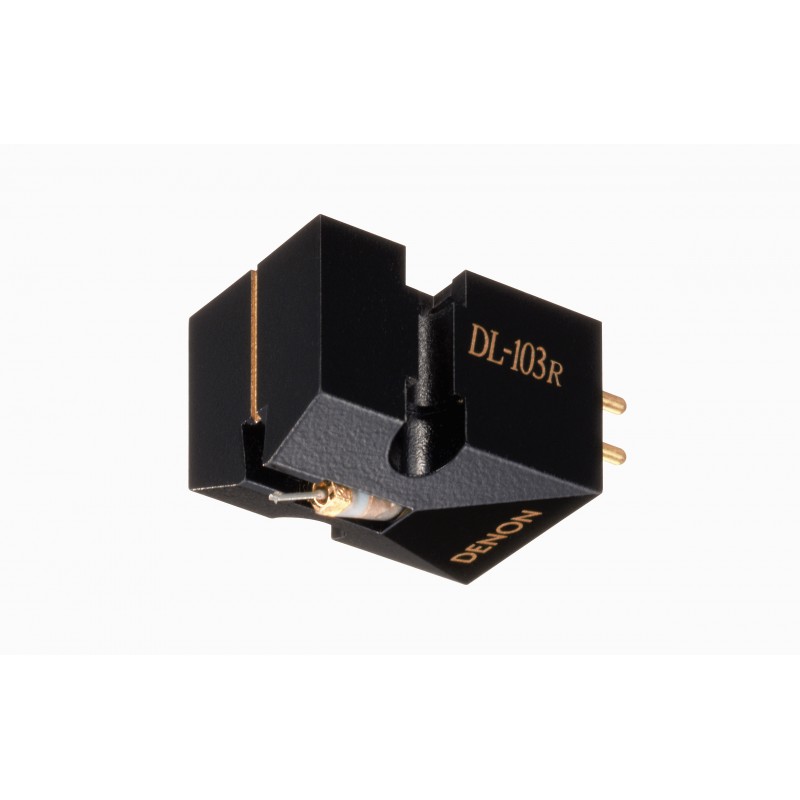

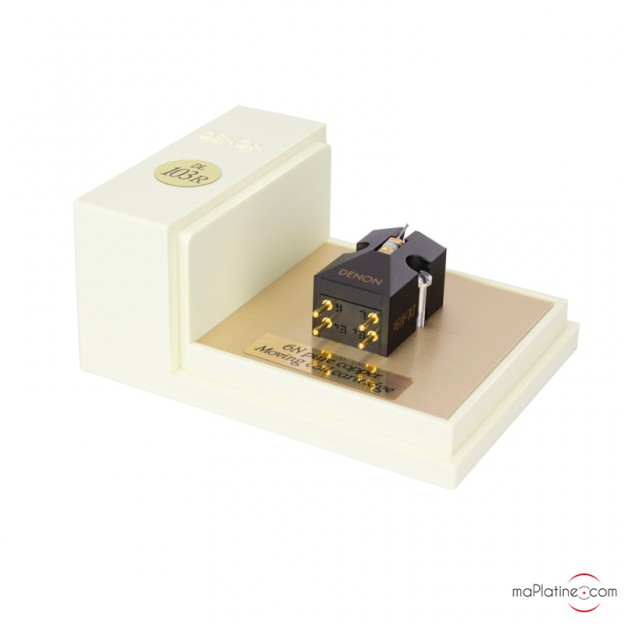

Zelle MC Denon DL-103R

Die Zelle MC Denon DL-103(standard) wurde 1964 entworfen. Diese Zelle ein dynamisches Mikrofon wurde in Zusammenarbeit mit den technischen Forschungslaboren der Japan Broadcasting Corporation Research Laboratories hergestellt. Das ursprüngliche Projekt bestand darin, ein Tonabnehmerzelle sehr leistungsfähig und sehr zuverlässig für den Rundfunk und insbesondere für japanische AM- und FM-Radiosender.

Im Laufe der Jahre gab es mehrere Versionen dieser Zelle, aber heute gibt es neben der Standardversion nur noch eine verbesserte Version (DL-103R) bleibt bestehen.

DENON DL-103R: Technologie

Die Zelle MC DL-103R ist eine verbesserte und modernere Version der Zelle MC DL-103. Sie behält natürlich ihr einfaches Design und ihre bemerkenswerte Zuverlässigkeit bei. Es handelt sich also um eine Moving-Coil-Tonabnehmerzelle mit sehr niedrigem Ausgangspegel und im Gegensatz zu der DL-103, die Version R hat eine niedrige Impedanz.

Die Ausgangsspannung ist noch niedriger und sinkt von 0,3 mV auf 0,25 mV. Dieser sehr niedrige Wert erfordert ein Phono-Vorverstärker MC mit einem Mindestgewinn von 65 dB! Ein Transformator ist in Betracht zu ziehen, da sein Innenwiderstand 14 Ohm beträgt. Ein Ortofon ST-7 TransformatorZum Beispiel wäre kompatibel.

Das Gerüst der MC-Zelle Denon DL-103R ist in parallelen Magnetfeldern angeordnet. Die Spulen sind um den Anker gewickelt, und sie liefern die Spannung, wenn der bewegliche Teil sich bewegt. Die Konstruktion des Zelle ist perfekt symmetrisch zwischen dem linken und rechten Kanal, um stabile dynamische Eigenschaften zu erzielen.

Die mobile Besatzung wird von einem kurzen und dünnen Stück Klaviersaite gehalten.

Ein Hauptmerkmal dieses Systems besteht darin, dass sich die Abtastspitze von oben nach unten und von einer Seite zur anderen bewegt, ohne sich jedoch nach vorne in der Rille zu bewegen. Aus diesem Grund kann ein optimaler Dämpfer verwendet werden, ohne den Auflagepunkt zu berücksichtigen.

Die Spule der Zelle MC DL-103R sind leicht weniger gewickelt und verwenden einen hochreinen 6N-Kupferdraht. Dies ermöglicht eine Gewichtsersparnis und verbessert somit die Dynamik und Transparenz.

DENON DL-103 R: Diamant

Der DiamantVerwendet ist sehr hart und widerstandsfähig. Es wird zugeschnitten und montiert, wobei die Ausrichtung des Kristalls berücksichtigt wird. Dies ermöglicht es, den härtesten Teil mit der Rille der Platte in Kontakt zu bringen.

Dieser Diamant hat historisch gesehen ein konisches Profil. Er ist auf einem zweiteiligen Cantilever aus Leichtmetall montiert. Diese doppelte Konstruktion des Cantilevers ermöglicht es, die Vibrationen zu begrenzen, während er leicht und sehr robust bleibt.

Die optimale Auflagekraft der Abtastnadel beträgt 2,5 g ± 0,3 g.

Im Falle einer nicht verformten und in gutem Zustand befindlichen Schallplatte kann der Druck der Abtastnadel auf 2,2 g reduziert werden.

Es ist zu beachten, dass die Compliance dieser Zelle ziemlich niedrig ist und daher ein Arm mit mittlerer/hoher effektiver Masse (> 14g) erforderlich ist.

DENON DL-103R: Generator

Ein kreuzförmiger Rahmen wurde angenommen, um die Masse des Gesamtsystems zu reduzieren. Die Schwingspulen für die rechten und linken Kanäle sind unabhängig und symmetrisch um den Rahmen gewickelt. Sie bieten ein gutes dynamisches Gleichgewicht und beinhalten nur geringe Unterschiede zwischen den beiden Kanälen und eine geringe Empfindlichkeitsdifferenz.

Jede MC-Zelle Denon DL-103R wird noch individuell handgefertigt und fertiggestellt.

DENON DL-103R: Test und Hören

Es ist wichtig, ein Lesearm gut konstruiert und bietet eine gute dynamische Antwort. Es ist besser, sich für einen Arm mit einer effektiven Masse von über 15 g (mindestens) zu entscheiden. In der Realität eher 20 g und Sie benötigen einen Phono-Vorverstärker mit einer Impedanzeinstellung zwischen 80 und 200 Ohm!

Sie hat natürlich nicht die Definition und Dynamik der modernen Konkurrenten mit elliptischem Diamant oder komplexeren Profilen.

Die Zelle MC DL-103 von Denon1962 war für den Rundfunk bestimmt. Als Antwort auf die Forderungen der Musikliebhaber, die nach mehr Raffinesse verlangten, Denon enthüllte die Zelle MC DL-103R, die einen reineren „6 N“ Kupferspulenverdrahtung und einen 14-Ohm-Generator verwendet.

Aber Denon ist sparsam mit Angaben zu den tatsächlichen Unterschieden, und vielleicht gibt es noch andere „geheime“ Änderungen?!

Im Vergleich mit der Zelle MC DL-103 Standard, die Version DL-103R ist im oberen Spektrum weicher.

Aber sie ist auch dynamischer und subtiler. Man gewinnt auch deutlich an Sauberkeit und Definition.

Allerdings konzentriert sie ihre Aufmerksamkeit mehr auf die Musik anstelle der Präzision. Die Klangqualität und das allgemeine Gleichgewicht sind ausgezeichnet, und der große Vorteil dieser Zelle ist, wie bei ihrer kleineren Schwester, ihre Homogenität und ihre leichte Hörbarkeit. In diesen Kriterien übertrifft sie ihre Konkurrenten. Der Realismus der Stimmen und die organische Seite der Instrumente sind ein unbestreitbares Plus. Das ist sicherlich der Schlüssel zur Langlebigkeit dieser MC-ZelleUnd was zu ihrer Legende beigetragen hat. Sie genießt auch ein unvergleichliches Preis-Leistungs-Verhältnis in Bezug auf Musikalität, vorausgesetzt, man hat bereits in einen sehr teuren Phono-Vorverstärker investiert und eine VinylplattenspielerMit einem schweren Arm von 10 oder 12 Zoll.
